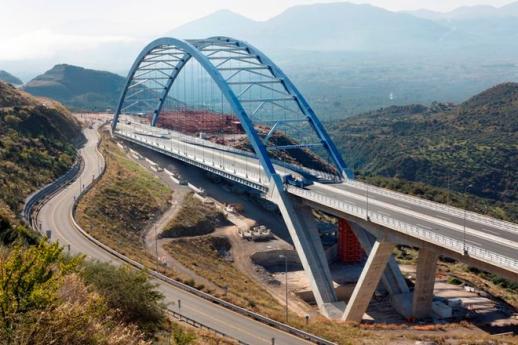

Ένα μοναδικό για τα ελληνικά δεδομένα έργο παραδόθηκε πριν από λίγες ημέρες ολοκληρώνοντας ουσιαστικά τον νέο αυτοκινητόδρομο Κορίνθου – Τριπόλεως – Καλαμάτας. Πρόκειται για την γέφυρα Τ4 στην περιοχή Τσακώνα στα σύνορα Αρκαδίας – Μεσσηνίας, μία τοξωτή, κρεμαστή γέφυρα, πραγματικό επίτευγμα των μηχανικών, καθώς κατασκευάστηκε πάνω σε ενεργή κατολίσθηση. Είναι η 2η μεγαλύτερη στην Ελλάδα από πλευράς ανοίγματος μετά τη γέφυρα Ρίου – Αντιρρίου, συγκαταλέγεται μεταξύ των μεγαλύτερων τοξωτών γεφυρών παγκοσμίως και έχει ήδη προσελκύσει το ενδιαφέρον ξένων εκπαιδευτικών ιδρυμάτων. Με απλά λόγια, πρόκειται για ένα τεράστιο τόξο που έχει στηθεί πάνω σε δύο βάθρα και η γέφυρα κρέμεται από αυτό το τόξο, δεν στηρίζεται πουθενά, ούτως ώστε να μην επηρεάζεται από την κατολισθαίνουσα περιοχή που βρίσκεται από κάτω της.
Αλλά ας πάρουμε τα πράγματα από την αρχή. Τον Φεβρουάριο του 2003 ενεργοποιήθηκε στην περιοχή μία από τις μεγαλύτερες κατολισθήσεις που έχουν παρατηρηθεί σε ελληνικό οδικό δίκτυο. Όγκος 6.000.000 κ.μ. ολισθημένων υλικών μετακινήθηκαν έως και 100 μέτρα αποκόπτοντας πλήρως τη εθνική οδό. Αφού διερευνήθηκαν όλες οι εναλλακτικές μέθοδοι αποκατάστασης ή παράκαμψης του σημείου αποφασίστηκε η κατασκευή της γέφυρας, καθώς αποδεσμεύει τον αυτοκινητόδρομο από μελλοντικές κατολισθήσεις που δεν μπορούν να αποκλειστούν από τους γεωλόγους.
Η μελέτη του έργου έγινε από ελληνικά γραφεία μελετών, ενώ η κατασκευή του από την ελληνική εταιρεία ΤΕΡΝΑ Α.Ε., μέλος του Oμίλου ΓΕΚ ΤΕΡΝΑ. Απασχολήθηκαν συνολικά πάνω από 600 άνθρωποι, οι οποίοι –όπως σημειώνει η εταιρία- στη μεγάλη τους πλειοψηφία ήταν Έλληνες πολίτες.
Ο συνολικός προϋπολογισμός κατασκευής ανέρχεται σε 22.850.000 ευρώ.
Βασικά χαρακτηριστικά
Η γέφυρα είναι ένας χαλύβδινος τοξωτός φορέας με αναρτημένο το κατάστρωμά του, συνδυαζόμενο με ένα φορέα από προεντεταμένο σκυρόδεμα προς την πλευρά της Τρίπολης. Έχει συνολικό μήκος 390 μ. και μέγιστο ελεύθερο άνοιγμα 300 μ. Το κατάστρωμά της έχει πλάτος 20,40 μ. στο προεντεταμένο τμήμα της και 22,80 μ. στο τοξωτό, ενώ περιλαμβάνει 4 λωρίδες κυκλοφορίας. Ο τοξωτός φορέας, ο οποίος αποτελεί σημαντική πρωτοτυπία για την Ελλάδα, αποτελείται από δύο παραβολικά τόξα που ενώνονται μεταξύ τους με αντιανέμιο σύνδεσμο.
Μοναδικότητα
Σύμφωνα με τον διευθυντή του έργου, πολιτικό μηχανικό, Νίκο Ντονά, η μοναδικότητα της γέφυρας έχει να κάνει με μια σειρά από παράγοντες: «Καταρχήν έχει να κάνει με το σχεδιασμό της, το μεγάλο ύψος και το μέγεθος του ανοίγματος που επιβλήθηκε από το σχεδιασμό ώστε να γεφυρώσει την κατολίσθηση. Επιπλέον, είναι σημαντική η έκταση των έργων που έγιναν για την κατασκευή των βάθρων της γέφυρας που φτάνουν 30 μέτρα κάτω από το έδαφος. Και βέβαια, ήταν πάρα πολύ μεγάλη η δυσκολία της κατασκευής των τόξων. Σκεφτείτε ότι φτιάχτηκαν από φορείς τεραστίας διατομής. Υπήρχε δυσκολία και στην παραγωγή τους στο εργοστάσιο και στη συναρμολόγησή τους στο εργοτάξιο αλλά κυρίως στην ανέγερσή τους σε αυτά τα ύψη. Χρησιμοποιήθηκαν μέθοδοι οι οποίες είναι πρωτόγνωρες για τα ελληνικά δεδομένα».
Η κατασκευή και η ανέγερση του τόξου
Για τις δυσκολίες της κατασκευής και της ανέγερσης του τόξου μίλησε στο WE του News247 ο Αχιλλέας Πατσιούρας, ο οποίος εργάστηκε ως υπεύθυνος μηχανικός ανέγερσης των μεταλλικών στοιχείων της γέφυρας στη εταιρία ΕΜΕΚ ΑΕ, για λογαριασμό της ΤΕΡΝΑ Α.Ε, ενώ απασχολήθηκε και ως project manager για την βιομηχανοποίηση του τόξου στο εργοστάσιο. Όπως μας εξηγεί, για την κατασκευή του μεταλλικού τόξου δούλεψαν υπό πολύ δύσκολες συνθήκες 130 άνθρωποι συνολικά, 50 στο εργοστάσιο και 80 στην ανέγερση. «Ξεκινήσαμε την ανέγερση αρχές Ιουλίου του 2014 και την είχαμε ολοκληρώσει τέλη Νοεμβρίου. Για τέτοιο έργο το χρονικό διάστημα είναι πολύ μικρό, ακολουθήσαμε όμως πολύ αυστηρό χρονοδιάγραμμα διότι βρισκόμασταν πάνω σε ενεργή κατολίσθηση, αν μας έπιανε ο χειμώνας δεν ξέραμε τι μπορούσε να συμβεί με τις βροχές και την κακοκαιρία».
«Η μεγαλύτερη δυσκολία ήταν το γεγονός ότι το τόξο για να μπορέσει να φτάσει σε τόσο μεγάλο ύψος πάτησε σε πύργους που ήταν μέσα σε μια ενεργή κατολίσθηση. Τα κομμάτια φτιάχτηκαν στην Αθήνα , είχαν μέγιστο μήκος 15 μέτρα και τα μεταφέραμε σε νταλίκες. Στο εργοστάσιο τα ενώναμε σε σπονδύλους των 40 μέτρων. Είχαμε λοιπόν 40 μέτρα από τη μία πλευρά και 40 από την άλλη, με πλάτος 22 μέτρα γιατί ενωνόντουσαν με σωλήνες μεταξύ τους για να δημιουργηθεί το διπλό τόξο. Αυτό σχημάτιζε ένα μέγιστο βάρος 340 τόνων και έφτανε μέχρι 65 μέτρα ύψος. Για να το ανεβάσουμε μας έπαιρνε μιάμιση – δύο μέρες. Το κομμάτι ανέβαινε 5 μέτρα την ώρα κι έπρεπε να φτάσουμε στα 65 μέτρα».
Αδιάκοπες εργασίες μέρα νύχτα
Σύμφωνα με τον Αχιλλέα Πατσιούρα, όλο το διπλό μεταλλικό τόξο 250 μέτρων είναι συγκολλητό, δεν υπάρχει ούτε μία βίδα. «Τα κομμάτια του τόξου έπρεπε να κουμπώσουν το ένα με το άλλο και να συγκολληθούν με μια απόλυτη γεωμετρική ακρίβεια. Ξεκινήσαμε λοιπόν από τη μεριά της Τρίπολης και από τη μεριά της Καλαμάτας και σιγά σιγά βρεθήκαμε στο κέντρο για να το κλείσουμε. Για να ενωθούν τα τόξα ανά σημείο μας πήρε γύρω στις 15 μέρες συνεχόμενης 24ωρης εργασίας, η μία βάρδια διαδεχόταν την άλλη, διότι απαγορευόταν να σταματήσουν οι συγκολλήσεις πριν φτιαχτεί το σχήμα για τεχνικούς λόγους. Κάθε συγκόλληση έχει ελεγχθεί πλήρως με υπερήχους, φανταστείτε ότι είναι η ίδια τεχνολογία που χρησιμοποιείται στην ιατρική και μπορεί να δείξει ατέλειες μέσα στο μέταλλο της τάξεως χιλιοστών. Η γέφυρα έχει ελεγχθεί πλήρως σε αυτό το επίπεδο. Βέβαια, οι άνθρωποι που ήταν μέσα στο τόξο και έκαναν τις συγκολλήσεις, δούλευαν σε θερμοκρασίες 60 βαθμών κελσίου, με όλες τις προφυλάξεις βέβαια, στολές, μάσκες, δερμάτινα γάντια, ποδιές κλπ, σε πολύ δύσκολες συνθήκες αλλά ασφαλείς. Η ασφάλεια όλων είχε προτεραιότητα και μετά να παραδοθεί το έργο όπως πρέπει».
Χωρίς πυλώνες
Η ανακούφιση για όλους ήρθε όταν είδαν το τόξο να στέκεται μόνο του, χωρίς τους πυλώνες στήριξης. «Εκεί ουσιαστικά ολοκληρώθηκε επιτυχημένα μια δουλειά 5 περίπου μηνών και μπορούσαμε να είμαστε σίγουροι ότι το προϊόν είχε ολοκληρωθεί, διότι η ανέγερση των καλωδίων και του καταστρώματος θα ήταν μεν κάτι δύσκολο αλλά όχι ακατόρθωτο. Είναι σημαντικό ότι όλοι οι άνθρωποι που συμμετείχαν ήταν εξειδικευμένοι και έδωσαν τον καλύτερό τους εαυτό. Ο καθένας μας ξεπέρασε τον εαυτό του. Εμπιστευτήκαμε ο ένας τον άλλον. Και τα καταφέραμε».
